在LED顯示領域，P0.9毫米被視為區分“小間距”與“微間距”的關鍵分水嶺。突破這一界限，意味著顯示屏必須直面芯片微縮、巨量轉移與光學融合的極限挑戰。維康國際依托其成熟的COB集成封裝平臺，在P0.9以下微間距領域取得了實質性研發突破，正推動高端顯示向“視網膜級”畫質演進。
一、 技術現狀：P0.83已成高端標配，P0.6x進入樣機階段
維康的微間距技術路線圖清晰且激進。目前，基于全倒裝芯片（Flip Chip）的P0.83 COB顯示屏已實現規?；慨a(chǎn)，并成功應用于高端會議室、指揮中心及虛擬拍攝棚。這一間距能夠滿足163英寸屏幕實現4K分辨率的物理門檻，是當前商用市場的“性能甜點”。
更令人振奮的是，維康研發團隊已攻克P0.6x級別的樣機開發。該樣機采用更微型的芯片與高精度基板，像素密度大幅提升，在1.5米以內的極近距離觀看下，依然能保持無顆粒感的平滑畫質，為未來高端商業展示與專業廣電應用奠定了基礎。
二、 核心突破：全倒裝芯片與納米級封裝工藝

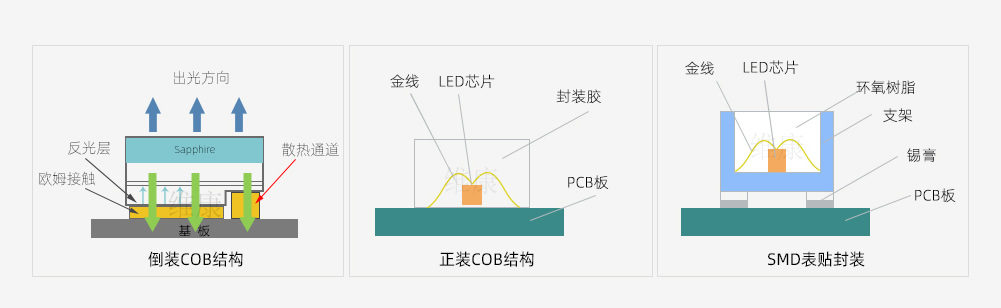

要實現P0.9以下的穩定顯示，傳統正裝芯片（金線連接）已難以為繼。維康在微間距領域的核心武器是全倒裝芯片技術。
結構革命：全倒裝芯片取消了易斷的金線，芯片電極直接通過凸塊與基板電路連接。這種結構不僅大幅降低了失效風險，而且散熱路徑更短，解決了微間距因像素密集而導致的局部高溫痛點。
納米級光學調控：在P0.6x級別的研發中，維康采用了新型高折射率光學膠，并優化了封裝層的厚度與透光率。這種納米級的光學匹配，有效抑制了微間距屏幕常見的“光暈”與“串光”現象，確保了畫面的純凈度與高對比度。
三、 量產挑戰：巨量轉移良率與“像素級”修復
從P0.9向P0.6x邁進，不僅是尺寸的縮小，更是對制造工藝的極限施壓。維康目前聚焦于兩大核心挑戰的攻關：
高精度巨量轉移：隨著芯片尺寸縮小至微米級，傳統的固晶工藝精度已接近極限。維康正在測試與優化激光巨量轉移技術，目標是實現每小時數千萬顆芯片的轉移效率與極高的位置精度，這是實現P0.6x及以上間距量產的關鍵前提。
智能修復系統：微間距屏幕的壞點修復難度呈指數級上升。維康研發了基于高精度機器視覺的智能修復系統，能夠自動定位單顆不良芯片，并通過激光剝離與局部重植技術進行“像素級”修復，確保出廠良率達到嚴苛的商用標準。
四、 場景價值：為何要追求P0.9以下？
P0.9以下的微間距COB，其價值并非僅僅是參數的炫耀，而是為了滿足特定場景的極致需求：
極近觀看：在董事會議室或展廳，觀眾可能距離屏幕僅0.5-1米。P0.83及更小間距能徹底消除“紗窗效應”（顆粒感），提供類似紙質印刷的細膩觀感。
虛擬拍攝（XR）：在影視拍攝中，攝像機需要極近距離對焦LED背景屏。P0.9以下的微間距能有效避免鏡頭下的像素結構穿幫，實現更逼真的虛擬場景融合。
未來交互：更高的像素密度為集成觸控、光感等交互傳感器提供了物理空間，是未來智慧辦公終端進化的硬件基礎。
五、 維康展望：COB是通往Micro LED的必經之路
P0.9以下的研發，本質上是
COB技術向Micro LED（芯片尺寸<50μm）的過渡與練兵。維康認為，COB的集成封裝架構是目前承載Micro LED芯片最理想的平臺。當前在P0.6x領域積累的巨量轉移與修復經驗，將直接加速未來Micro LED產品的產業化進程。
維康觀點：P0.9以下微間距COB的競爭，已從“能否做小”轉向“能否做得穩定、做得經濟”。維康通過全倒裝芯片與智能化制造工藝的雙重加持，正致力于將微間距從“實驗室技術”轉化為客戶敢用、好用的“商業產品”。
