LED顯示屏的封裝技術主要有兩種，分別是SMD封裝和COB封裝。其中SMD是比較常見的封裝技術，也是傳統的LED顯示屏封裝工藝；COB則是近幾年推出的先進封裝技術，很多客戶對其不是很了解，接下來小編從專業的角度為大家分析與了解，希望能對大家提供到一些幫助。

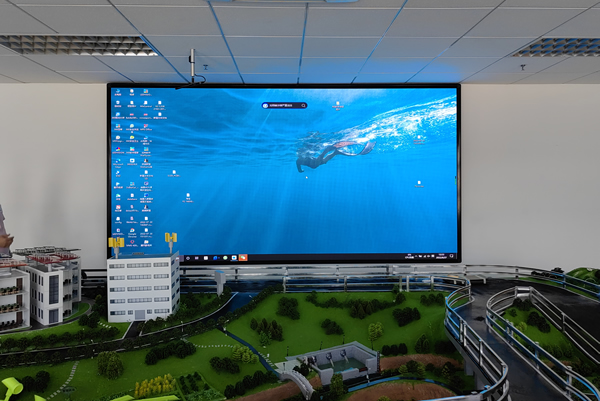

COB封裝相比SMD封裝來說更有優勢，但也有一些不足之處，所以不能一概地認為COB封裝就是更加完善的一種技術。所謂COB封裝即是板上芯片封裝，其實就是一種將LED芯片粘貼在PCB基板上，是一種區別于SMD表貼封裝工藝的新型封裝技術，這種封裝工藝簡化了整個芯片的封裝流程，也消除了原來的支架與回流焊等過程，加強了LED顯示屏的穩定性，同時在點間距方面也可以做到更小，用在P2以下的小間距LED系列比較多。

COB技術的優點有哪些

1.防護性更好

普通的LED顯示屏在運輸或安裝過程中，如果受到較大的外力作用，可能就會引起個別燈珠或焊接的脫落，那么就會造成一些像素點的壞點、不發光、單色顯示等現象，這是與封裝工藝有很大關系的。COB技術的推出，很大程度的改善了這種現象，因為COB封裝是直接將LED芯片封裝在PCB板的凹形燈槽內，再用環氧樹脂進行固定，所以整個燈球是一個凸起的球面，整體光滑而且堅硬，所以防護性能更好。

2.點間距更小

COB封裝工藝可以把LED燈珠的點間距做得縮小，原來SMD封裝的LED顯示屏點間距只能做到P1.3左右，再往下就很難實現而且無法保證一定范圍的死燈，而COB封裝改變了LED燈珠的排列與組成方式，所以在本質上它的點間距可以做到更小，如P2、P0.9等型號。

3.壞燈少，壽命長

由于COB技術產品是把燈封裝在PCB板上，通過PCB板上的銅箔快速將燈芯的熱量傳出，而且PCB板的銅箔厚度都有嚴格的工藝要求，加上精益工藝，不會造成過多的光衰減，所以很少會壞燈，大大延長了LED顯示屏的使用壽命。

COB技術的不足之處

1.生產難度大

LED顯示屏在COB封裝時，確保每一個燈都沒有問題之后才能進行灌膠，不同于SMD封裝可以單獨的更換一個燈珠，對于整個封裝工藝的要求很高，所以它的生產難度大，同時它的價格也高了不少。

2.維修不便

對于傳統的SMD封裝，LED顯示屏如果出現壞燈，可以拆卸下來單元板后對單個燈珠的焊接修復即可，而COB封裝的產品如果這樣維修會影響周邊的燈，所以維修難度比較高。雖然COB封裝的防護性能更好，但是也會有一定的壞燈，只不過是故障率要低，而這種情況下只能更換單元板。

維康國際，大屏幕顯示產品生產廠家及解決方案供應商，16年行業經驗，全國范圍提供上門安裝與售后服務。
