相信很多客戶知道，早期的LED顯示屏的封裝技術基本采用SMD工藝，但在小間距LED系列推出后，傳統的SMD封裝逐漸滿足不了制造工藝需求，如做不到點間距在P1.25以下的LED顯示屏，點間距做更小就很難保證其穩定性。因此，COB封裝技術由此而生，它主要面對點間距在P2以下的小間距LED系列，如P1.86、P1.53、P1.25、P0.9等型號。那么，COB封裝和SMD封裝有什么不同呢？

一、封裝技術的區別

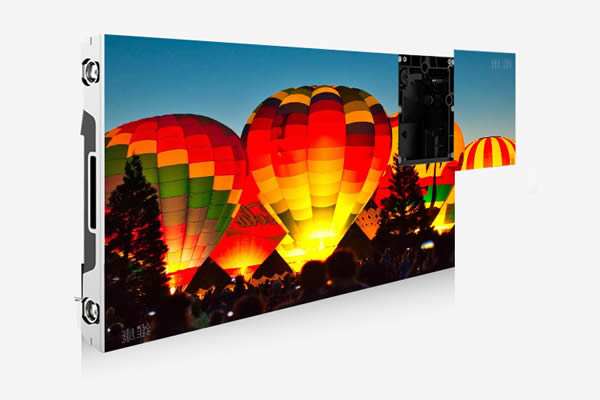

COB封裝工藝

COB倒裝工藝是一種新型的led顯示屏封裝技術，它是將led芯片貼在高反光率的基板上，去掉支架等部件，無須經過回流焊等工序，從減少了很多工序，從而大大的增加了產品的穩定性，而led燈珠的點間距也可以做到更小，屏幕本身的防護等級也得到了提升。

COB倒裝工藝是直接在板上芯片封裝，將芯片粘在基板上，再進行灌膠封裝，整個封裝過程簡單，去除了led芯片的制作以及回流焊兩大部分，簡化了步驟，同時增加了穩定性。

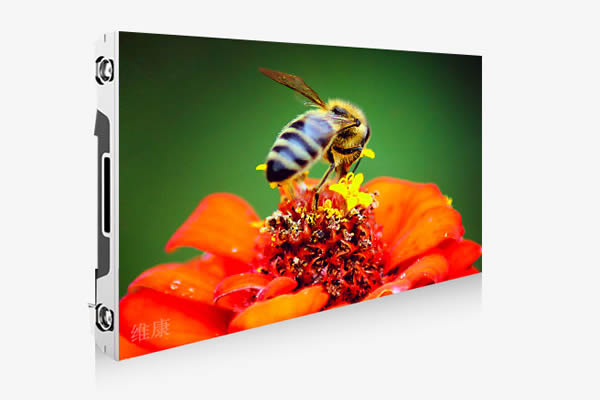

SMD封裝工藝

SMD表貼片工藝則是傳統的封裝技術，雖然技術成熟，應用十分廣泛，但是一直無法避免不了死燈率的問題，燈珠的點間距越小，它的穩定性就越差，所以現今很多客戶在選擇小間距LED產品時，如果預算充足，一般都會優先考慮COB封裝工藝。

采用的smd表貼技術是將三種不同顏色的led晶片封裝的燈按照一定的間距封裝在一個膠體內形成一個顯示模組，工藝流程是流led芯片封裝在支架內形成燈珠，LED燈珠通過焊錫再貼在PCB板上，同時再進行回流焊進行引線焊拉，然后將環氧樹脂對支架進行點膠封裝，形成一個模組，然后拼接成一個顯示單元，這就是我們常說的SMD封裝工藝。

二、產品特點的區別

COB封裝特點

1.亮度柔和適中，顯示畫面清晰而細膩，可以長時間觀看；

2.點間距可以做到更小，如P0.9、P0.6等型號；

3.穩定性好，死燈率更低；

4.防抖性好，輕微碰撞不會導致大面積碎燈；

5.散熱性好因?yàn)镃PB工藝是直接將燈封裝在PCB板上，通過PCB板上的銅箔將熱量傳出，所以減少了熱量，大大延長了使用壽命。

SMD封裝特點

1.款式多樣，除了P0.9、P0.6等小間距LED型號外，其余的型號都可以生產；

2.成本低，同一點間距規格，SMD封裝的價格相比COB的低很多；

3.技術成熟，市場應用廣泛，如點間距在P2以上的LED顯示屏基本是使用SMD封裝的；

4.后期維護成本低，可單個燈珠修復，直接維修。

總的來說，COB封裝和SMD封裝各有優勢，在顯示效果與產品穩定性方面，COB封裝的更有優勢，而在產品價格與成本方面，SMD封裝的更實惠，我們具體選擇哪種封裝工藝，還是要根據實際情況來決定。
