COB（Chip on Board）顯示屏的正裝與倒裝主要指的是芯片在PCB（Printed Circuit Board）板上的封裝方式，這兩種封裝方式在多個方面存在顯著區別，以下是對兩者的詳細對比：

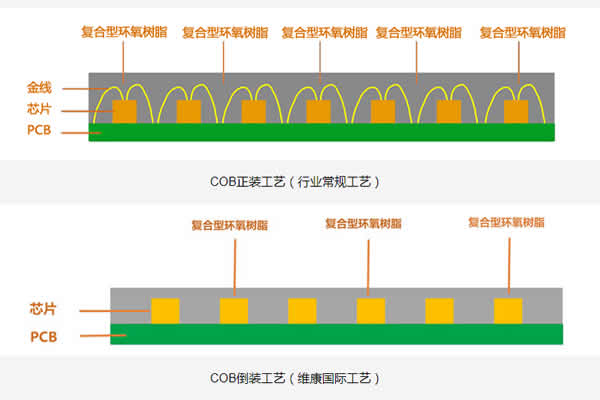

一、封裝位置與方式
- 正裝：正裝COB是將LED芯片的正極和負極通過金絲球焊等方式直接封裝在PCB板的正面，芯片暴露在PCB的正面，這種工藝下，芯片與PCB的正面直接相連，通過焊接等方式進行固定和電氣連接。
- 倒裝：倒裝COB則是將LED芯片的發光面直接朝向觀眾，通過微凸點等先進工藝與PCB板連接，通常是將芯片翻轉封裝于PCB板的背面，芯片背面與PCB相貼合。這意味著芯片并不直接暴露在PCB的正面，而是通過其背面與PCB進行連接。
二、散熱與防護性能
- 正裝：正裝工藝下，芯片直接暴露在空氣中，有利于散熱，熱散效果較好。但這也使得芯片容易受到灰塵、水汽等環境因素的影響，需要更嚴格的防護措施。
- 倒裝：倒裝工藝能實現更好的防護效果，比如防水與防塵方面，因?yàn)樾酒趁媾cPCB貼合，減少了外界環境對芯片的直接影響。然而，這也對PCB的散熱提出了更高要求，需要設計更加嚴謹?shù)纳峤Y(jié)構。倒裝工藝使得LED芯片與PCB板的接觸更直接，熱傳導路徑縮短，有助于提高散熱效率，減少熱阻。
三、PCB布線與外觀
- 正裝：正裝工藝的PCB布線相對簡單，因?yàn)樾酒苯影惭b在PCB正面，布線更為直觀和方便。但這種工藝下，芯片直接暴露在外，可能會影響到產品的整體外觀。
- 倒裝：倒裝工藝則能實現更緊湊的PCB布線，因?yàn)樾酒趁媾cPCB貼合，節省了PCB正面的空間。此外，由于芯片不直接暴露在外，產品的外觀也更為整潔和美觀。
四、生產成本與技術門檻
- 正裝：正裝工藝相對成熟，成本較低，對生產設備和技術的要求也相對較低。
- 倒裝：倒裝工藝的成本可能略高于正裝工藝，因?yàn)榈寡b方式需要額外的散熱設計和工藝步驟。同時，倒裝工藝對生產設備和技術的要求也更高，增加了生產的難度。
五、顯示效果與穩定性
- 正裝：正裝工藝通過直接將LED芯片貼附于PCB板，能夠顯著提升顯示畫面的亮度和對比度，呈現出更加清晰、鮮明的視覺效果。同時，正裝工藝還具有良好的耐磨易潔特性，方便維護。
- 倒裝：倒裝工藝能夠進一步提升顯示效果，實現更高的色彩一致性和光效。倒裝COB技術取消了LED發光芯片之間的連接線，使得封裝層更輕薄、熱阻減小，有助于提高光輸出效率。此外，倒裝工藝還能增強顯示屏的穩定性和可靠性，減少因金線虛焊或接觸不良等問題引起的燈不亮、閃爍、光衰等現象。
綜上所述，COB顯示屏的正裝與倒裝在封裝位置、散熱與防護性能、PCB布線與外觀、生產成本與技術門檻以及顯示效果與穩定性等方面均存在顯著差異。這些差異使得正裝與倒裝工藝在不同應用場景下具有各自的優勢和適用性。
