一、方案目標與設計原則

（一）方案目標

本戶外 LED 廣告屏設計方案旨在打造一款高品質、高性能、高可靠性且符合市場需求的戶外廣告展示設備。通過先進的技術和合理的設計，確保LED廣告屏在戶外復雜環境下能夠穩定運行，清晰、生動地展示廣告內容，吸引目標受眾的注意力，為廣告投放方帶來良好的宣傳效果，同時降低后期運營成本，提升設備的使用壽命和經濟效益。

（二）設計原則

1.  高可靠性：戶外環境復雜多變，面臨著高溫、低溫、暴雨、雷電、強風等多種惡劣天氣因素的影響。因此，在設計過程中，將選用高質量、耐候性強的元器件和材料，采用成熟穩定的技術架構，確保廣告屏能夠在各種惡劣環境下持續穩定運行，減少故障發生的概率。

2.  高清晰度：清晰的畫面是吸引受眾注意力的關鍵。方案將采用高分辨率的 LED 顯示模組，合理搭配像素間距，保證廣告屏在不同距離下都能呈現出細膩、清晰的圖像和文字，色彩還原度高，滿足不同廣告內容的展示需求。

3. 節能環保：在能源日益緊張和環保意識不斷提高的當下，節能環保成為設備設計的重要指標。本方案將選用低功耗的 LED 芯片和電源設備，優化電路設計，降低設備的能耗。同時，采用環保材料，減少對環境的污染，符合國家相關的環保標準和要求。

4. 易維護性：為降低后期運營維護成本，提高維護效率，方案在結構設計和系統設計上充分考慮易維護性。采用模塊化設計，使得 LED 顯示模組、電源、控制系統等部件能夠方便地拆卸和更換。同時，配備完善的遠程監控和故障診斷系統，便于維護人員及時發現和解決問題。

5. 合規性：嚴格遵守國家和地方相關的法律法規和行業標準，包括戶外廣告設置管理規定、電氣安全標準、環境保護標準等。確保廣告屏的設計、安裝和使用符合各項要求，避免因違規而導致的法律風險和不必要的損失。

二、硬件選型

（一）LED 顯示模組

1.  像素間距選擇：根據廣告屏的安裝位置和預期觀看距離，合理選擇像素間距。若安裝在人流量較大、觀看距離較近的區域（如商業街、步行街），可選用 P2.5、P3 P4 等小間距的模組，以保證畫面的清晰度；若安裝在高速公路旁、大型廣場等觀看距離較遠的區域，可選用 P5、P6、P8 等較大像素間距的模組，在保證視覺效果的同時，降低成本。

2. LED 芯片品牌與型號：選用知名品牌的高亮度、高穩定性 LED 芯片，這些芯片具有發光效率高、衰減慢、色彩一致性好等優點，能夠確保廣告屏在長期使用過程中保持良好的顯示效果。同時，根據實際需求選擇合適的芯片型號，如紅光、綠光、藍光芯片的搭配，以實現豐富的色彩表現。

3. 驅動方式：采用恒流驅動方式，相比恒壓驅動，恒流驅動能夠更好地保證 LED 芯片的工作電流穩定，避免因電流波動導致的芯片損壞和亮度不均等問題，提高 LED 顯示模組的可靠性和使用壽命。

4. 底殼材質：選用鋁合金材質，具有良好的散熱性能和機械強度，能夠快速將模組工作時產生的熱量散發出去，確保模組在高溫環境下穩定運行，同時提高模組的抗沖擊和抗振動能力。

（二）電源設備

1.  開關電源選擇：選用高效率、高穩定性的開關電源，其效率應不低于 85%，以降低能耗，減少熱量產生。同時，開關電源應具備過壓、過流、短路、過載等多重保護功能，確保在異常情況下能夠及時切斷電源，保護 LED 顯示模組和其他電氣設備的安全。

2.  電源適配：根據 LED 顯示模組的總功率和工作電壓，合理配置開關電源的數量和規格。確保每個開關電源能夠為對應的 LED 顯示模組提供穩定的電壓和電流，避免因電源不足或過載導致的設備故障。同時，在電源配置時，應預留一定的功率余量，以應對未來可能的負載增加或設備升級。

（三）控制系統

1.  主控系統：選用高性能的主控系統，如卡萊特、諾瓦等品牌的控制系統。主控系統應具備強大的圖像處理能力，支持多種圖像格式和分辨率的輸入，能夠?qū)崿F(xiàn)圖像的縮放、裁剪、旋轉等功能，保證廣告內容的正常顯示。同時，主控系統應具備良好的兼容性和擴展性，能夠支持多塊 LED 廣告屏的聯網控制和管理。

2. 接收卡：接收卡是連接主控系統和 LED 顯示模組的關鍵部件，應選用與主控系統相匹配、穩定性高的接收卡。接收卡應具備足夠的帶載能力，能夠驅動一定數量的 LED 顯示模組，同時支持亮度調節、色度校正等功能，確保整個廣告屏的顯示效果均勻一致。

3. 傳輸設備：采用穩定可靠的傳輸設備，如網線、光纖等，實現主控系統與接收卡之間的數據傳輸。若廣告屏的安裝位置距離控制中心較遠，可選用光纖傳輸方式，以減少信號衰減和干擾，保證數據傳輸?shù)姆€(wěn)定性和及時性。同時，在傳輸線路的設計和施工過程中，應采取必要的防護措施，如穿管保護、遠離強電磁干擾源等，避免傳輸線路受到損壞或干擾。

（四）結構框架

1.  材質選擇：結構框架選用優質的鋼材，具有較高的機械強度和抗腐蝕性能。鋼材表面采用熱鍍鋅處理，能夠有效提高框架的抗 rust 能力，延長使用壽命，適應戶外惡劣的環境條件。

2. 結構設計：根據廣告屏的尺寸和安裝方式（如壁掛式、立柱式、吊裝式等），進行合理的結構設計。框架應具備足夠的承載能力，能夠承受廣告屏自身的重量以及風荷載、雪荷載等外部荷載的作用，確保廣告屏在各種天氣條件下的結構安全。同時，結構設計應考慮便于 LED 顯示模組的安裝和維護，預留足夠的安裝空間和維護通道。

3. 防護措施：在結構框架的設計中，應采取必要的防護措施，如設置避雷裝置、防水密封結構等。避雷裝置應符合國家相關的防雷標準，能夠?qū)⒗纂娨氲叵?，避免雷電對廣告屏造成損壞。防水密封結構應采用優質的密封膠和密封件，確保廣告屏的內部不受雨水、灰塵等雜質的侵入，提高設備的可靠性。

三、軟件系統設計

（一）廣告播放控制軟件

1.功能模塊

節目編輯模塊：提供直觀、易用的節目編輯界面，支持多種媒體格式的導入，如圖片（JPG、PNG、BMP 等）、視頻（MP4、AVI、WMV 等）、音頻（MP3、WAV 等）、文本等。用戶可以自由組合各種媒體元素，設置播放順序、播放時長、過渡效果等，制作出豐富多彩的廣告節目。同時，支持節目模板的保存和調用，方便用戶快速制作相似的廣告節目。

播放管理模塊：能夠?qū)χ谱骱玫膹V告節目進行統一管理，包括節目添加、刪除、修改、查詢等操作。支持節目播放計劃的制定，用戶可以根據不同的時間段、日期或特定事件，設置廣告節目的自動播放 schedule。例如，在工作日的早高峰、午高峰和晚高峰時段播放不同的廣告內容，在節假日播放促銷廣告等。同時，支持實時播放控制，用戶可以隨時暫停、繼續、停止廣告節目，或切換到其他節目進行播放。

屏幕控制模塊：實現對 LED 廣告屏的各種參數控制，如亮度調節、對比度調節、色度校正、開關機控制等。用戶可以根據環境光線的變化，自動或手動調節廣告屏的亮度，以保證畫面的清晰度和觀看效果，同時降低能耗。支持對廣告屏的分區控制，用戶可以將廣告屏劃分為多個獨立的顯示區域，每個區域播放不同的廣告內容，提高廣告屏的利用率。

2. 兼容性與穩定性：廣告播放控制軟件應具備良好的兼容性，支持 Windows、Linux等多種操作系統，同時能夠與不同品牌和型號的 LED 控制系統兼容，確保軟件的正常運行。軟件應采用成熟的編程技術和穩定的數據庫管理系統，減少軟件故障的發生概率。同時，具備自動備份和恢復功能，能夠定期對廣告節目和播放計劃進行備份，在軟件出現故障時，能夠快速恢復數據，減少損失。

（二）遠程監控與管理軟件

1.  實時監控功能：通過遠程監控軟件，用戶可以實時查看 LED 廣告屏的運行狀態，包括設備的工作電壓、電流、溫度、亮度、播放內容等參數。軟件能夠以圖表、數字等形式直觀地展示這些參數，方便用戶及時了解設備的運行情況。同時，當設備出現故障或異常情況時（如電源故障、LED 模組損壞、溫度過高等），軟件能夠及時發出報警信號，如聲音報警、短信報警、郵件報警等，并顯示故障位置和故障原因，便于維護人員及時進行處理。

2. 遠程管理功能：支持對 LED 廣告屏進行遠程管理，包括遠程開關機、遠程參數設置、遠程節目更新等操作。用戶無需到現場，即可通過互聯網或局域網對廣告屏進行管理和維護，大大提高了工作效率，降低了運營成本。例如，用戶可以在辦公室通過遠程管理軟件，將新制作的廣告節目發送到各個廣告屏，并設置播放計劃，實現廣告內容的及時更新。

3. 數據統計與分析功能：遠程監控與管理軟件能夠?qū)V告屏的運行數據和播放數據進行統計和分析，如設備的運行時間、故障次數、播放時長、播放次數等。通過對這些數據的分析，用戶可以了解廣告屏的使用情況和廣告效果，為廣告投放策略的調整和設備維護計劃的制定提供數據支持。例如，根據廣告的播放次數和受眾反饋，調整廣告內容和播放時間，提高廣告的宣傳效果；根據設備的故障次數和故障類型，制定有針對性的維護計劃，減少設備故障的發生。

四、安裝與施工

（一）現場勘查與測量

在進行 LED 廣告屏安裝前，需要對安裝現場進行詳細的勘查和測量。了解現場的地理位置、環境條件（如溫度、濕度、風力、光照等）、電源供應情況、通信網絡覆蓋情況等。測量安裝位置的尺寸、高度、承重能力等參數，確保廣告屏的尺寸和安裝方式與現場條件相匹配。同時，考察現場周圍的建筑物、道路、地下管線等情況，避免在安裝過程中對周邊設施造成損壞。

（二）基礎施工

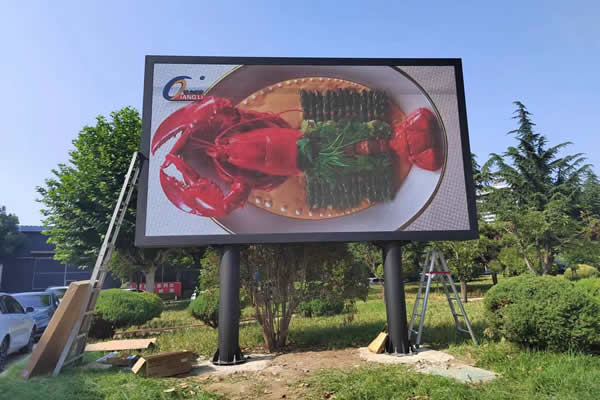

1.  地基施工：若廣告屏采用立柱式或落地式安裝方式，需要進行地基施工。根據廣告屏的重量和當?shù)氐牡刭|(zhì)條件，設計合適的地基類型，如混凝土基礎、樁基礎等。在地基施工過程中，嚴格按照設計要求進行施工，確保地基的承載能力和穩定性。同時，做好地基的防水、排水處理，避免雨水浸泡地基，影響地基的穩定性。

2. 預埋件安裝：在地基施工過程中，按照設計圖紙的要求，準確安裝預埋件。預埋件主要用于連接廣告屏的結構框架和地基，應選用高強度的鋼材制作，并進行防腐處理。預埋件的位置和標高應嚴格控制，確保與結構框架的連接準確、牢固。

（三）結構框架安裝

1.  框架組裝：根據設計圖紙的要求，在工廠或現場對結構框架進行組裝。在組裝過程中，應嚴格按照工藝要求進行操作，確?？蚣艿某叽缇群痛怪倍?。采用高強度的螺栓和螺母進行連接，確?？蚣艿倪B接牢固可靠。同時，對框架的接口處進行密封處理，防止雨水、灰塵等雜質進入框架內部。

2. 框架吊裝與固定：對于大型的結構框架，需要使用吊裝設備進行吊裝。在吊裝前，應檢查吊裝設備的性能和安全性，制定詳細的吊裝方案，確保吊裝過程安全可靠。將組裝好的結構框架吊裝到指定位置后，通過預埋件與地基進行固定，調整框架的垂直度和水平度，確?？蚣馨惭b準確、牢固。

（四）LED 顯示模組安裝

1.  模組固定：將 LED 顯示模組按照設計圖紙的要求，逐一安裝到箱體上。采用專用的固定件將箱體固定在框架上，確保模組安裝平整、牢固，避免模組之間出現縫隙或錯位。在安裝過程中，應注意保護模組的表面和接口，避免損壞模組。

2. 排線連接：完成 LED 顯示模組的固定后，進行排線連接。將箱體之間的數據線、電源線等按照正確的順序進行連接，確保連接牢固、接觸良好。在連接過程中，應注意排線的走向和整理，避免排線交叉、纏繞，影響信號傳輸和設備散熱。同時，對排線的接口處進行防水、防塵處理，提高設備的可靠性。

（五）電氣設備安裝與調試

1.  電源設備安裝：將開關電源等電氣設備安裝在結構框架的指定位置，確保設備安裝牢固、散熱良好。按照電氣原理圖的要求，將電源設備與 LED 箱體連接，確保接線正確、牢固。在接線過程中，應注意區分火線、零線和地線，避免出現接線錯誤導致設備損壞或觸電事故。

2.  控制系統安裝：將主控系統、接收卡等控制設備安裝在控制箱內，并將控制箱固定在結構框架或附近的合適位置。按照控制系統的安裝說明書連接，確保數據傳輸暢通。同時，連接控制系統與電源設備之間的電源線，為控制系統提供穩定的電源供應。

3.  調試：電氣設備安裝完成后，開展系統全面調試：首先檢查各電氣設備接線是否正確、牢固，測量電源電壓是否符合設備要求；隨后啟動廣告播放控制軟件與遠程監控軟件，調試廣告屏顯示效果，包括調整亮度、對比度、色度，確保畫面清晰、色彩鮮艷、無閃爍；同時測試廣告節目播放功能，驗證節目切換、播放計劃執行、分區顯示等功能是否正常；最后測試遠程監控與管理功能，確認設備狀態監測、故障報警、遠程操作等功能可靠運行。

總結

為滿足戶外廣告宣傳需求，此方案從多維度構建。先明確目標與原則，再圍繞硬件選型、軟件系統、安裝維護等核心模塊展開，同時兼顧節能與應急，確保方案科學實用且具可行性。
