一、項目背景與目標

1.1 項目背景

在數字化展示時代，展廳作為企業形象傳播、產品展示、文化交流的核心載體，對視覺呈現效果提出了更高要求。傳統展示方式如海報、展板等，存在信息承載量有限、更新不便、視覺沖擊力弱等問題，已難以滿足現代展廳多樣化的展示需求。LED顯示屏憑借其高清晰度、高亮度、廣視角、動態展示等優勢，成為提升展廳展示效果、增強觀眾互動體驗的關鍵設備。本次方案旨在為[展廳名稱]打造一套適配性強、性能穩定、效果卓越的LED顯示屏系統，助力展廳實現數字化、智能化升級。

1.2 項目目標

• 視覺呈現目標：通過高清晰度、高對比度的LED顯示屏，清晰展示展品細節、企業形象視頻、數據可視化內容等，打造沉浸式視覺體驗，提升展示內容的吸引力和感染力。
• 功能實現目標：實現顯示屏內容的靈活切換、實時更新，支持視頻、圖片、文字、動態圖表等多種格式內容的播放；部分區域顯示屏可實現觀眾互動功能，增強參與感。
• 穩定運行目標：確保LED顯示屏系統在長時間運行過程中性能穩定，故障率低，具備完善的散熱、防塵、防雷等保護措施，適應展廳復雜的使用環境。
• 成本控制目標：在滿足展示需求和性能要求的前提下，優化方案設計，合理選擇設備型號和配置，控制項目建設成本和后期運維成本。

二、展廳需求分析

2.1 展廳基本情況

本次方案針對[展廳名稱]進行設計，展廳總面積為[X]平方米，主要分為[品牌形象區、產品展示區、互動體驗區、數據中心區等]功能區域。各區域空間尺寸如下：

2.2 顯示內容需求

展廳LED顯示屏需支持多種類型內容的播放，具體包括：

• 視頻類：企業宣傳片（分辨率1920*1080及以上）、產品介紹視頻、訪談視頻等，要求播放流暢、無卡頓、色彩還原準確。
• 圖片類：產品高清圖片、品牌LOGO、活動海報、歷史資料圖片等，要求細節清晰、色彩飽滿。
• 文字類：企業簡介、產品參數、展品說明、歡迎語等，要求字體清晰、排版整齊、易于閱讀。
• 動態數據類：實時業務數據、用戶訪問量、銷售數據等，要求更新及時、圖表展示直觀。
• 互動內容類：互動游戲界面、觸摸查詢系統、手勢感應內容等，要求響應迅速、操作流暢。

2.3 環境與使用需求

• 光照條件：展廳內包含自然光照射區域（如靠近窗戶的產品展示區）和人工照明區域（如品牌形象區、數據中心區），自然光照射區域亮度較高，需顯示屏具備高亮度調節能力以避免反光影響觀看效果。
• 觀看距離：各區域觀眾觀看距離不同，品牌形象區觀看距離較遠（[5-10]m），產品展示區觀看距離較近（[2-5]m），需根據觀看距離選擇合適的顯示屏點間距。
• 運行時間：展廳日常開放時間為[X]小時/天，節假日可能延長，LED顯示屏需具備7*24小時穩定運行能力，且功耗較低以控制運營成本。
• 安裝條件：品牌形象區可采用壁掛或吊裝方式，產品展示區可結合展柜采用嵌入式安裝，互動體驗區需考慮觸摸設備的集成安裝，數據中心區需與控制臺配合安裝。

三、LED顯示屏核心參數選型

3.1 點間距選型

點間距是決定LED顯示屏清晰度的核心參數，需根據各區域觀看距離合理選擇，確保觀眾在最佳距離內獲得清晰的視覺效果。具體選型如下：

3.2 顯示屏尺寸設計

顯示屏尺寸需結合各區域空間尺寸、展示需求及安裝方式綜合確定，確保與展廳整體裝修風格協調統一，同時最大化利用展示空間。常見尺寸設計如下：

3.3 其他核心參數確定

• 亮度：自然光照射區域（產品展示區靠近窗戶部分）顯示屏亮度≥500cd/㎡，人工照明區域亮度≥350cd/㎡，支持0-100%亮度無級調節，可根據環境光照自動調整亮度，避免反光和能源浪費。
• 對比度：≥3000:1，高對比度可增強畫面層次感，使黑色更純凈、白色更明亮，提升動態視頻和圖片的展示效果。
• 刷新率：≥1920Hz，高刷新率可避免畫面閃爍，減少視覺疲勞，確保動態畫面播放流暢，尤其適合企業宣傳片和互動內容展示。
• 視角：水平視角≥160°，垂直視角≥160°，確保觀眾在展廳各角度都能清晰觀看顯示屏內容，提升展示覆蓋面。
• 色彩還原：采用RGB三基色LED燈珠，色域覆蓋率≥95% NTSC，可精準還原內容色彩，確保產品圖片、視頻等內容的色彩真實性。
• 壽命：燈珠壽命≥10萬小時，平均無故障時間（MTBF）≥5萬小時，滿足展廳長期穩定運行需求。

四、系統整體架構設計

4.1 系統架構組成

本次LED顯示屏系統采用“控制中心+顯示屏終端+傳輸網絡+內容管理平臺”的架構設計，實現對各區域顯示屏的集中控制、內容統一管理和實時更新。系統架構如下：

1. 內容管理平臺：作為系統的核心，負責內容的制作、編輯、審核、發布和管理，支持多種格式內容的導入和預覽，可設置播放計劃實現內容定時播放。
2. 控制中心：由主控服務器、拼接控制器、視頻處理器等設備組成，負責接收內容管理平臺的指令，對內容進行處理和分配，控制各區域顯示屏的播放狀態。
3. 傳輸網絡：采用千兆以太網架構，實現控制中心與各顯示屏終端之間的高速數據傳輸，支持有線和無線雙重備份，確保數據傳輸穩定可靠。
4. 顯示屏終端：包括LED顯示模組、電源供應器、接收卡、散熱系統等，負責將接收的信號轉化為可視化畫面進行展示，互動體驗區還包含觸摸感應模塊。
5. 輔助設備：包括音響設備、監控設備、防雷設備等，與顯示屏系統配合使用，提升整體展示效果和系統安全性。

4.2 核心設備選型

4.3 傳輸網絡設計

傳輸網絡采用“核心層+接入層”的兩層架構，核心層采用千兆交換機連接控制中心設備，接入層采用千兆POE交換機連接各區域LED顯示屏終端，實現控制信號和內容數據的高速傳輸。具體設計如下：

• 核心層：部署1臺千兆核心交換機（端口≥24），連接主控服務器、拼接控制器、視頻處理器等核心設備，確保核心設備之間的數據傳輸速率和穩定性。
• 接入層：根據顯示屏區域分布，部署2-3臺千兆POE交換機（端口≥16），每臺交換機負責1-2個區域的顯示屏終端接入，POE功能可直接為部分終端設備供電，簡化布線。
• 網絡備份：核心層與接入層之間采用雙鏈路連接，同時配備4G無線路由器作為備用網絡，當有線網絡出現故障時，自動切換至無線備份網絡，確保系統不中斷運行。
• 網絡安全：部署防火墻和網絡行為管理設備，限制非法訪問，保護系統數據安全；對傳輸數據進行加密處理，防止內容被篡改或竊取。

五、安裝與施工方案

5.1 安裝前期準備

• 現場勘察：對展廳各區域進行詳細勘察，確認安裝位置的墻面承重、電源接口、網絡接口、空間尺寸等情況，制定針對性的安裝方案。
• 設備檢驗：所有設備到貨后，組織專業人員對設備型號、數量、外觀質量進行檢驗，核對設備參數是否符合設計要求，對LED模組進行點亮測試，確保設備完好。
• 施工圖紙?jiān)O(shè)計：根據現場勘察結果，繪制詳細的施工圖紙，包括顯示屏安裝位置圖、布線圖、電源分布圖、設備連接圖等，明確施工標準和要求。
• 場地準備：清理安裝現場，確保施工空間充足；對安裝墻面進行處理，如加固、找平，確保墻面具備足夠的承重能力；提前布置臨時電源和網絡，為施工提供保障。

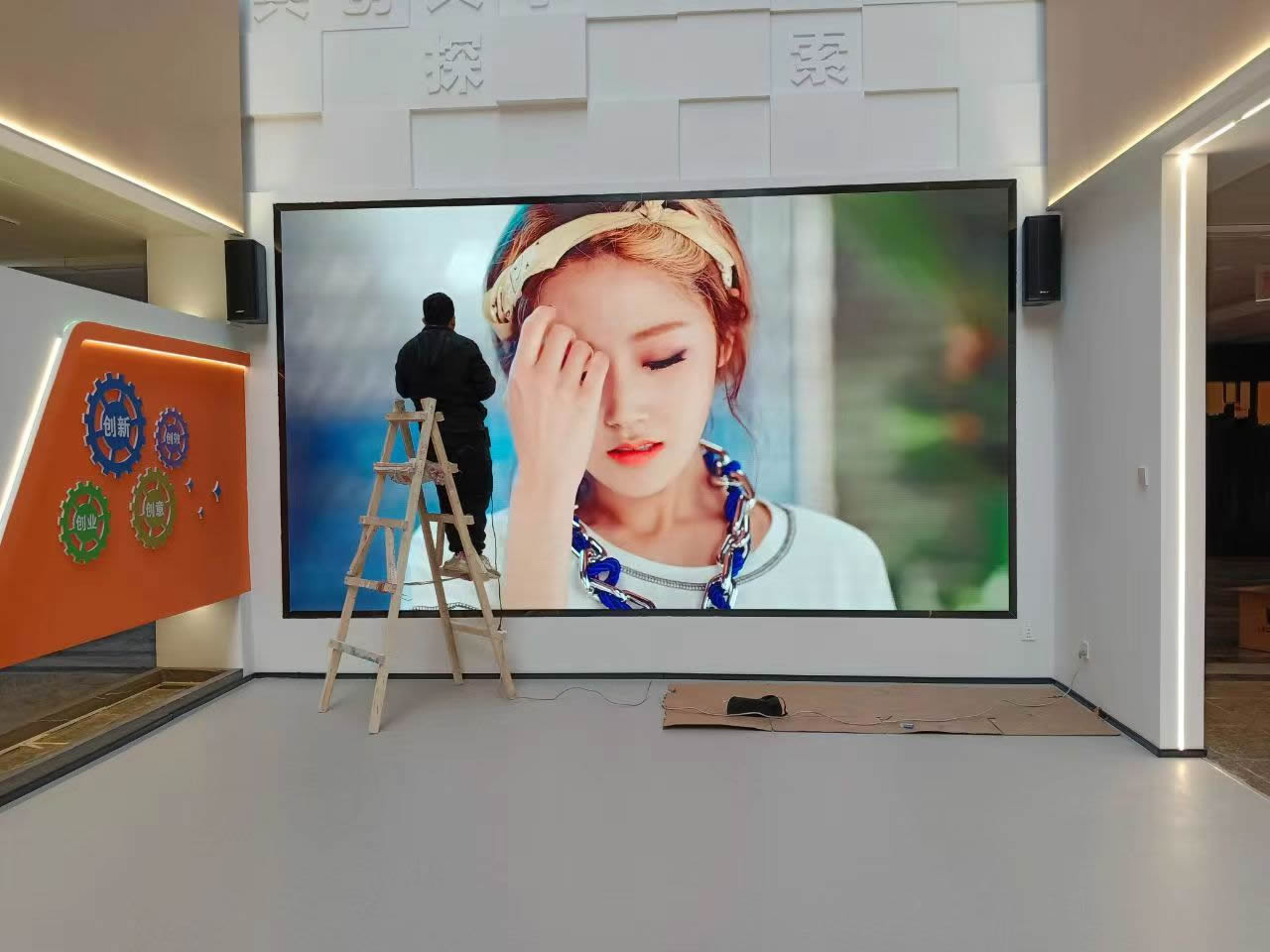

5.2 安裝施工流程

1. 支架制作與安裝：根據顯示屏尺寸和安裝方式，制作專用安裝支架（壁掛支架、吊裝支架、落地支架），支架采用優質鋼材制作，確保承重穩定。安裝支架時，需精確校準水平和垂直度，固定牢固。
2. 布線施工：按照施工圖紙進行電源布線和網絡布線。電源布線采用阻燃電纜，單獨穿管敷設，避免與信號線纜交叉干擾；網絡布線采用六類非屏蔽雙絞線，水晶頭端接符合T568B標準，布線整齊規范，做好標識。
3. LED模組安裝：將LED模組逐一安裝在支架上，模組之間采用專用連接器連接，確保連接緊密。安裝過程中，需調整模組的位置和角度，保證整個顯示屏表面平整，縫隙均勻。
4. 設備連接與調試：將接收卡、電源供應器等設備與LED模組連接，然后連接至控制中心的拼接控制器、視頻處理器等設備。連接完成后，進行設備通電測試，檢查各設備是否正常工作。
5. 系統調試：啟動內容管理平臺和控制軟件，對顯示屏進行亮度校準、色彩校準、白平衡調整等，確保各區域顯示屏色彩一致、亮度均勻；測試內容播放功能，檢查視頻、圖片、文字等內容播放是否正常，切換是否流暢；對互動體驗區的觸摸功能進行調試，確保觸摸響應準確、靈敏。
6. 收尾工作：整理施工現場，清理施工垃圾；對顯示屏進行清潔，安裝防護邊框（如需）；對施工線路進行整理和固定，確?，F(xiàn)場整潔美觀。

5.3 施工安全與質量保障

• 施工安全：施工人員必須佩戴安全帽、安全帶等防護用品；高空作業需搭建穩固的腳手架或使用升降平臺，嚴禁違章作業；施工現場設置警示標識，避免無關人員進入；嚴格遵守用電安全規范，防止觸電事故。
• 質量保障：建立施工質量責任制，明確各環節質量責任人；施工過程中嚴格按照施工圖紙和技術標準操作，每道工序完成后進行質量檢驗，合格后方可進入下道工序；對關鍵設備的安裝和調試進行全程監督，確保施工質量符合要求。
