LED顯示屏能呈現出精彩的畫面，離不開背后控制系統的協調工作。很多客戶在選型時關注屏幕本身，卻忽視了控制系統的重要性。實際上，控制系統是LED顯示屏的"大腦"，決定了顯示效果的上限和操作的便利程度。本文詳細介紹LED顯示屏控制系統的組成及核心設備。

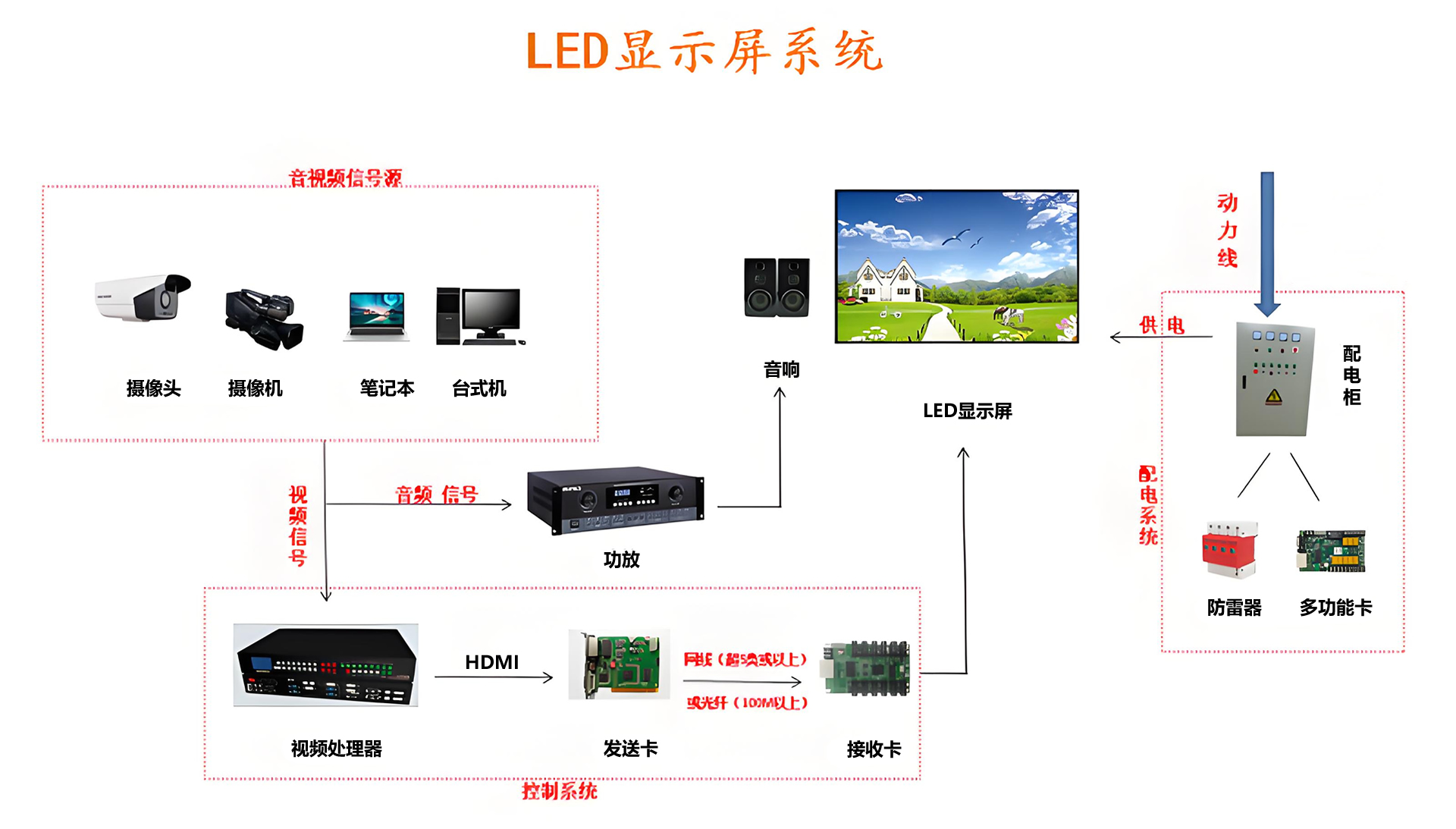

一、LED顯示屏控制系統的基本構成

一套完整的LED顯示屏控制系統通常包括以下幾部分：

·        發送卡（發送端）

·        接收卡（接收端）

·        視頻處理器/拼接器（信號處理）

·        控制軟件（操作平臺）

·        周邊輔助設備（WiFi模塊、光纖收發器等）

二、發送卡：信號源的"翻譯官"

發送卡是控制系統的信號源處理端，通常安裝在電腦主機（或服務器）內，或集成在視頻處理器上（二合一）。它的作用是將電腦輸出的畫面信號進行編碼處理，再傳輸給接收卡。

發送卡的主要參數

選型提示

如果LED顯示屏分辨率達到4K（3840×2160），發送卡也需要支持4K輸入和輸出，否則會出現畫面壓縮或無法滿屏顯示的問題。

三、接收卡：驅動屏體的"執行器"

接收卡安裝在LED顯示屏箱體背面（或模組上），負責接收發送卡傳來的信號，并將其轉換為控制每個像素?zé)糁榱翜绲碾娦盘?hào)，驅動LED顯示相應的畫面。

接收卡的核心功能

·        將數字信號轉換為灰度 PWM 信號，控制每個像素的亮度

·        逐點校正（面積校正）：調整每個像素的亮度一致性

·        模組自動校正：更換模組后自動讀取校正數據，保持顏色均勻

·        溫度/電壓監測：實時監控屏體運行狀態

選型提示

接收卡的選型要與LED顯示屏的規格和箱體設計匹配。不同點間距（P1.25/P1.86/P2.5等）的模組對應不同的接收卡型號，更換時需注意兼容性。

四、視頻處理器：多信號切換的"交通樞紐"

視頻處理器（又稱LED視頻處理器或拼接處理器）是連接信號源與發送卡的中間設備，負責多路信號輸入、畫面縮放、切換和效果處理。

視頻處理器的核心功能

·        多信號輸入：支持HDMI、DVI、DP、VGA、SDI、USB等多種信號輸入

·        畫面縮放：將不同分辨率的信號源縮放到LED屏的實際分辨率

·        多畫面分割：在整屏同時顯示多個信號源的畫面（如 PIP / PBP）

·        圖像增強：銳化、降噪、色彩管理等優化顯示效果

·        信號備份：主信號故障時自動切換到備用信號源

選型建議

·        小型會議室（單信號源）：可選基礎款視頻處理器或直接用發送卡

·        中型項目（多信號源切換）：建議配置標準視頻處理器

·        高端指揮中心/演播室：建議選用專業級視頻拼接處理器

五、LED控制軟件：人機交互的"操作界面"

控制軟件是用戶直接操作的平臺，用于編輯節目?jī)?nèi)容、設置顯示參數、調節亮度、設定開關機計劃等。

主流控制軟件特點

選型提示

不同品牌的發送卡/接收卡通常搭配對應的控制軟件，選購時建議提前了解軟件的操作難度和技術支持情況。

六、常見周邊輔助設備

WiFi控制模塊： 通過WiFi連接LED顯示屏，無需網線，適合租賃場景和快速搭建項目。

光纖收發器： 當LED顯示屏與控制室距離超過100米時，使用光纖傳輸信號，衰減更低、抗干擾更強。

多媒體播放盒： 支持脫機播放，即不連接電腦也能循環播放預設內容，適合廣告屏、信息發布屏。

環境監測模塊： 實時監測屏體溫度、濕度、煙霧等，在異常情況下自動告警或斷電，保護屏體安全。

七、系統搭配建議

八、維康國際的建議

維康國際在LED顯示屏控制系統的配置上，會根據項目的實際使用場景、信號源情況和預算，綜合推薦最優方案。對于已建成項目的控制系統升級改造，我們同樣可以提供評估和實施方案。

如有控制系統選型疑問或升級需求，歡迎聯系維康國際咨詢。
