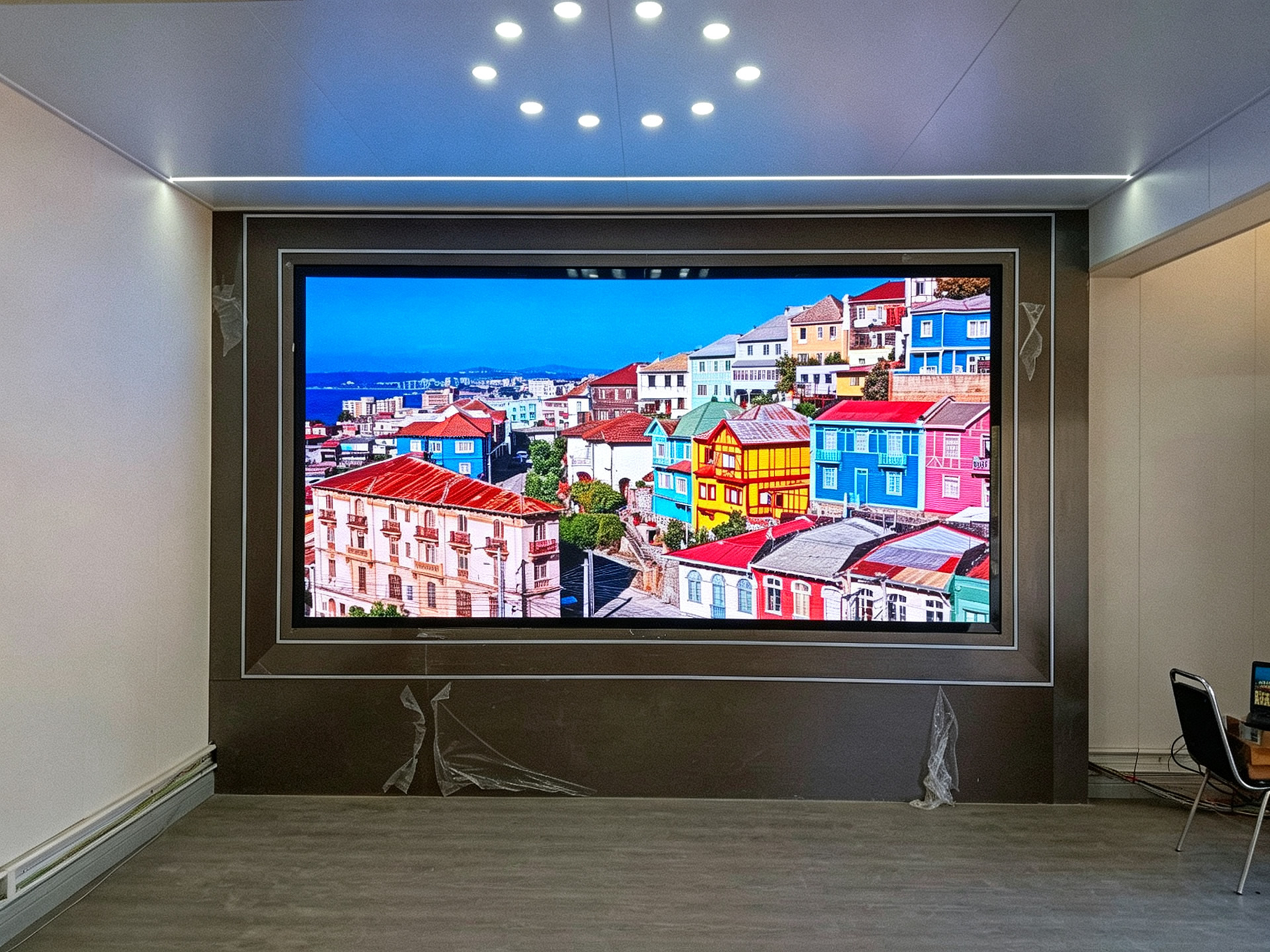

會議室LED大屏用久了，總會出現一些小問題?；ㄆ?、黑線、部分區域不亮、信號丟失……這些問題不一定要叫售后，有些自己排查一下就能解決。

今天把3類常見的故障和排查方法說清楚。

一、花屏 — 常見的故障

花屏表現： 整屏或部分區域畫面錯亂，像電視雪花一樣，顏色失真，畫面撕裂。

常見原因1：信號線松動或損壞

這是最常見的原因。信號線（網線或光纖）在長期使用中會松動，特別是經常移動的屏體。排查步驟：

1.       關閉屏體電源

2.       檢查發送卡到接收卡之間的網線，拔出來重新插緊

3.       檢查接收卡上的網線接口，看針腳是否彎曲或斷裂

4.       換一根備用網線測試，如果換了就好了，說明原網線損壞

常見原因2：顯卡輸出設置問題

電腦顯卡的輸出分辨率和屏體實際分辨率不匹配時，會出現花屏。檢查方法：

1.       確認屏體實際分辨率（橫向像素?cái)?shù)×縱向像素?cái)?shù)）

2.       在電腦顯卡設置中，把輸出分辨率調整為和屏體一致

3.       刷新率也要匹配，通常是60Hz

常見原因3：接收卡故障

排除以上兩個原因后，如果問題依然存在，可能是接收卡損壞。接收卡是裝在屏體內部的，通常一整塊區域出問題，而不是全屏。

判斷方法：出問題的那塊區域，每次都在同一個位置。叫廠家售后更換對應區域的接收卡即可。

常見原因4：LED模組問題

如果以上都不是，而且問題區域不固定、每次出現的位置不同，可能是模組本身的問題（驅動IC故障）。這個只能換模組解決，建議聯系售后。

二、黑線 — 縱向或橫向的暗線

黑線表現： 屏幕上出現一條或幾條固定位置的暗線，不管顯示什么內容都存在。

縱向黑線（豎線）

通常是一個或幾個模組的信號出了問題。排查步驟：

1.       找出黑線覆蓋了哪幾個模組

2.       關閉電源，拔掉這幾個模組的信號排線

3.       重新插緊，開機看是否消失

4.       如果換了位置黑線跟著走了，說明對應的模組需要更換

橫向黑線（橫線）

通常是接收卡的問題，或者該排模組的電源供電不穩定。排查步驟：

1.       確認黑線是固定位置還是偶爾出現

2.       固定位置：檢查對應行的接收卡

3.       偶爾出現：檢查該區域電源輸出電壓是否穩定（萬用表測量，通常應該在4.5-5V之間）

完全不亮的一條/幾條文塊

可能是該區域模組的電源故障，或者接收卡對應端口損壞。先檢查該區域電源是否正常供電，再檢查接收卡端口。

三、部分區域信號丟失 — 區域黑屏

區域黑屏表現： 一部分屏幕正常顯示，另一部分完全不亮，像被"切掉"了一塊。

常見原因1：網線斷裂

這是常見的原因。連接正常區域和故障區域的中間那根網線，可能被擠壓或彎折過度導致內部線芯斷裂。

排查方法：順著故障區域的網線一路檢查，找到有折痕、壓痕的網線，換掉。

常見原因2：接收卡故障

接收卡負責把信號分配給多個模組，如果某個接收卡壞了，它負責的那部分區域就會黑屏。

判斷方法：黑屏區域的起始位置，正好對應某個接收卡的信號分配邊界。找到對應接收卡，更換即可。

常見原因3：電源故障

如果黑屏的區域正好對應某個電源模塊，而其他區域正常，說明這個電源可能壞了或輸出電壓不足。

檢查方法：測量該區域電源的輸出電壓，正常應該在4.5-5V。如果電壓偏低或?yàn)?，更換電源。

四、系統性故障 — 全屏異常

全屏閃爍

通常是以下原因之一：

·        刷新率設置過低（顯卡或發送卡端）

·        電源輸出電壓不穩（所有區域同時閃爍）

·        某個區域的電源故障（局部閃爍）

先檢查電源輸出電壓，再檢查信號設置。

全屏同一位置總出故障

如果某個固定位置總是出問題（花屏、黑點、閃爍），而其他位置正常，這個位置的模組或接收卡端口需要重點檢查。

開機無顯示

1.       先確認主控電腦是否正常輸出信號（信號指示燈是否亮）

2.       檢查發送卡是否正常工作（指示燈狀態）

3.       檢查網線是否連接正常（發送卡到第一塊接收卡的網線）

4.       檢查屏體電源是否全部開啟

五、預防性維護 — 減少故障的關鍵

與其出問題再修，不如提前做好維護。

每月檢查項：

1.       緊固所有線纜接口，特別是經常震動的屏體

2.       檢查網線和光纖外觀，有無破損或老化

3.       測量各電源模塊輸出電壓，確保穩定

4.       清理箱體內部灰塵，特別是風扇和散熱孔

5.       測試備份系統（主備切換）是否正常

每季度檢查項：

1.       全面校準白平衡和色彩

2.       檢查箱體結構螺絲是否松動

3.       測試所有接收卡的信號分配是否正常

4.       更新控制系統和發送卡固件（如果有更新）

5.       檢查接地系統是否可靠

每年檢查項：

1.       更換老化的網線和電源線

2.       檢查所有接收卡工作狀態

3.       全面清潔模組和箱體內部

4.       請專業人員做一次全面系統檢測

六、什么時候必須叫售后

自己不要?jiǎng)拥模?/strong>

·        模組更換（需要專業工具和校準）

·        接收卡更換（需要重新配置地址）

·        電源更換（需要確認型號和規格）

·        控制系統調試（涉及復雜的參數配置）

可以自己先排查的：

·        信號線松動/損壞（換網線）

·        顯卡設置問題（調整分辨率/刷新率）

·        電源接口松動（重新插緊）

·        局部區域黑屏（先排查網線）

提醒： 打開箱體之前必須斷電，帶電操作可能導致短路傷人。如果不確定，就叫售后，不要勉強。

會議屏出問題時，先排查簡單的（信號線、設置），再排查復雜的（接收卡、電源、模組）。大部分花屏和黑線問題，其實就是信號線松了，自己動手就能解決，不一定非要叫售后。
