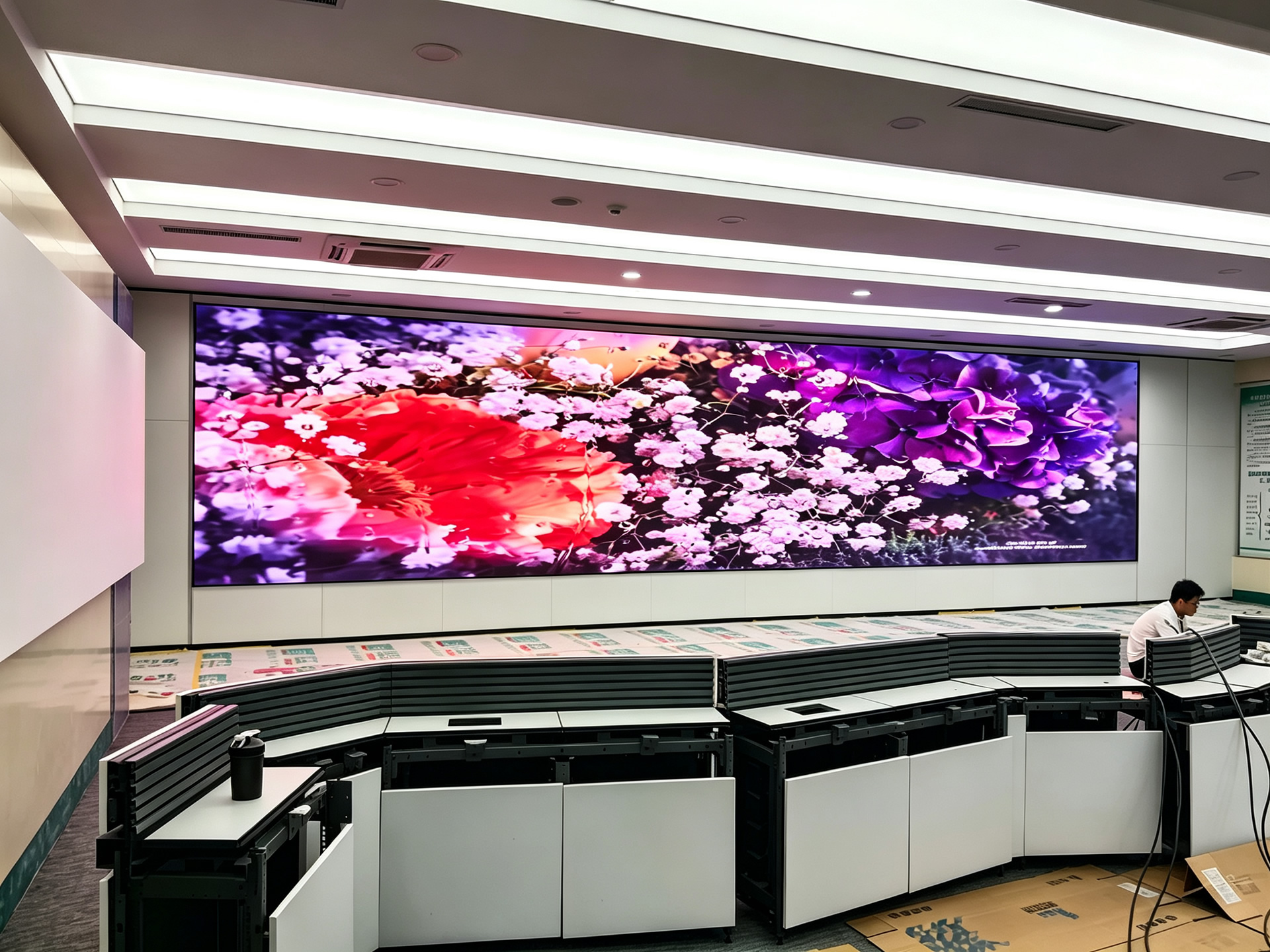

指揮中心、監控室、調度中心是LED顯示屏要求最高的應用場景之一。公安、交通、電力、應急、企業的指揮中心，大屏7×24小時運行，容不得半點閃失。

今天把指揮中心大屏的選型要點說清楚。

一、指揮中心大屏的特殊要求

指揮中心大屏和普通會議室屏、廣告屏完全不同。它的核心訴求不是"好看"，而是"可靠、清晰、好用"。

核心訴求

可靠性第一 指揮中心大屏通常7×24小時不間斷運行，一年不允許停機超過幾小時。一塊屏黑了，可能影響整個指揮調度。

信息密度高 一塊大屏上可能同時顯示幾十路監控畫面、地圖、數據圖表。需要高分辨率才能同時看清所有內容。

長時間觀看舒適 值班員可能連續盯著屏幕8小時。亮度不能太高刺眼，也不能太低看不清；色彩不能太艷失真，要真實準確。

多信號接入 指揮中心要同時接入監控視頻、電腦信號、視頻會議、地圖系統等多種信號源，大屏要能靈活切換和布局。

二、關鍵參數選型

點間距：越小越好，但別盲目

指揮中心觀看距離通常3-8米，主流選擇是P1.2到P1.8。

怎么選：

不要盲目追小： P0.9比P1.5清晰，但價格貴1倍以上，而且指揮中心觀看距離通常3米以上，P1.2已經足夠清晰。P1.8在6米距離下也基本無顆粒感，是性價比最高的選擇。

亮度：合適比高亮重要

指揮中心室內環境光線相對固定，亮度不需要太高。

推薦范圍：

·        正常環境：300-500 cd/m2

·        有窗戶或強燈光：500-800 cd/m2

·        不建議超過1000 cd/m2（太亮刺眼，長時間觀看疲勞）

重要提醒： 指揮中心大屏不要選高亮屏。戶外屏的亮度思路是"越高越好"，指揮中心正好相反——亮度適中、不刺眼、長時間觀看舒適才是關鍵。

刷新率：高刷新保證畫面穩定

指揮中心大屏不一定拍攝，但高刷新率能保證畫面穩定不閃。

·        最低要求：≥1920Hz

·        推薦：≥3840Hz

·        好處：畫面無閃爍，長時間觀看眼睛不累；錄像無波紋

灰度：高灰度保證暗部細節

監控畫面很多是暗光環境，灰度不夠會丟失暗部細節。

·        最低要求：≥12bit

·        推薦：≥14bit

·        好處：暗部細節清晰，監控畫面不丟信息

色溫：標準色溫保證真實

指揮中心看的是"真實信息"，不是"好看畫面"。色溫要標準。

·        推薦：6500K（D65標準白）

·        不要偏冷或偏暖，否則監控畫面顏色失真

拼縫：無縫拼接是關鍵

指揮中心大屏通常由多個箱體拼接而成，拼縫處理不好會擋住信息。

·        箱體拼縫：≤0.5mm（精密箱體）

·        模組拼縫：≤1mm

·        拼縫處不能有明顯亮線或暗線

推薦： 選擇壓鑄鋁箱體，拼縫處理最好，平整度最高。

三、控制系統選型

指揮中心大屏對控制系統的要求極高。

多信號接入能力

指揮中心要同時接入：

·        監控視頻（幾十路甚至幾百路）

·        電腦信號（GIS地圖、數據系統）

·        視頻會議信號

·        無人機/單兵圖傳

控制系統要支持多路信號同時顯示，自由布局和縮放。

主備冗余

指揮中心不能停機?？刂葡到y(tǒng)必須做主備冗余：

·        主發送卡故障，備份發送卡自動接管

·        切換時間要短（秒級以內）

·        切換不能黑屏或有明顯卡頓

分布式架構

大型指揮中心建議用分布式控制系統：

·        每個信號源獨立編碼，網絡化傳輸

·        任意信號可推送到任意屏幕區域

·        系統擴展性強，增加信號源不用改整體架構

·        單點故障不影響整體運行

控制系統穩定性

·        選擇工業級設備，不是民用級

·        支持7×24小時運行

·        有看門狗功能，自動故障恢復

四、可靠性設計

電源冗余

·        關鍵區域電源做N+1備份

·        單個電源故障，其他電源自動分擔

·        電源模塊化設計，熱插拔更換

散熱設計

指揮中心大屏24小時運行，散熱必須可靠：

·        選用低功耗燈珠，減少發熱

·        箱體散熱設計合理，風道順暢

·        關鍵區域溫度監控，超溫報警

維護通道

·        前維護設計：不用拆屏體后面，直接從前面更換模組

·        維護通道寬敞，人員可進入檢修

·        關鍵備件現場常備

接地與防雷

·        可靠接地，防止雷擊和干擾

·        電源端加裝防雷器

·        信號線做屏蔽處理

五、_layout設計要點

功能分區

指揮中心大屏通常分幾個區域：

·        主顯示區：GIS地圖、態勢圖

·        監控區：多路監控畫面

·        數據區：圖表、報表

·        輔助區：視頻會議、文檔

布局要合理，重要信息在視覺中心，常用信息在固定位置。

分辨率規劃

總分辨率 = 橫向像素?cái)?shù) × 縱向像素?cái)?shù)

要根據信號源分辨率和顯示內容規劃。比如要同時顯示16路1080P監控畫面，大屏總分辨率至少3840×2160（4K）。

比例匹配

大屏比例要和主流信號源匹配。現在主流是16:9，建議大屏也按16:9設計，避免畫面拉伸變形。

六、驗收重點

指揮中心大屏驗收除了常規檢查，還要重點測：

7×24小時壓力測試 連續運行72小時以上，觀察是否有死機、花屏、色差變化。

主備切換測試 模擬主系統故障，驗證備份系統能否秒級接管。

多信號并發測試 同時接入所有信號源，驗證大屏能否正常顯示和切換。

長時間觀看舒適度 讓值班員實際觀看2小時以上，評估亮度、色彩、閃爍是否舒適。

七、總結

指揮中心大屏選型核心邏輯：

·        可靠性 > 清晰度 > 視覺效果

·        點間距選P1.2-P1.8，不要盲目追小

·        亮度適中（300-800 cd/m2），不要高亮

·        控制系統必須主備冗余

·        散熱和維護通道要提前規劃

指揮中心大屏是"生產工具"不是"裝飾品"，省在可靠性上，出問題代價太大。選有指揮中心項目經驗的廠家，比單純比價格靠譜得多。
