你有沒有遇到過這種情況：LED屏上本該是平滑漸變的畫面，卻能看到一條條明顯的色帶——比如天空從藍到白突然跳了一層、人物面部的明暗過渡像階梯？這種"色彩斷層"現象，基本都是灰度等級不夠造成的。今天把"灰度"講透。

一、什么是灰度等級

灰度是指畫面從最黑到最白之間能分多少個亮度級別。級別越多，明暗過渡越平滑；級別不夠，畫面就會出現明顯的"色帶"和"色塊"。

簡單理解：

8bit灰度 = 256級亮度級別，色彩過渡勉強夠用

10bit灰度 = 1024級，過渡明顯更平滑

12bit灰度 = 4096級，專業級應用

14bit灰度 = 16384級，高端顯示

16bit灰度 = 65536級，廣播級

二、灰度不夠的具體表現

1. 色帶：天空漸變、皮膚過渡等本應平滑的畫面，出現一條條明顯的顏色分界

2. 暗部細節丟失：夜景、陰影區域看上去一團黑，看不出層次

3. 高光過曝：強光區域一片死白，看不出細節

4. 慢動作畫面閃爍：在播放慢鏡頭時，明暗變化的細節會有閃爍感

5. 錄制視頻翻車：手機拍攝時屏幕會閃爍橫紋

三、影響灰度的4個關鍵因素

四、不同場景需要多少bit灰度

注意：控制系統的"支持bit數"和"實際輸出bit數"是兩回事。規格寫支持14bit，實際只輸出10bit的情況不少見，驗收時要測。

五、驗收時怎么測灰度

方法1：漸變圖測試

用專門的灰度漸變圖（從黑到白連續過渡），全屏播放。

肉眼觀察有沒有明顯色帶——有，就說明灰度不夠。

方法2：暗部細節測試

播放一張夜景圖，看暗部區域能否分辨出細節。

一團黑=灰度不夠；能看出層次=灰度合格。

方法3：手機拍攝

用手機攝像頭對準屏幕，快門1/30秒下拍一段視頻。

如果出現明顯橫紋或閃爍，說明灰度+刷新率都不足。

六、灰度不夠怎么改善

硬件層面：

1. 升級控制卡到支持高bit輸出的型號

2. 更換驅動IC性能更好的模組

3. 檢查PWM頻率設置是否合理

軟件/設置層面：

1. 源文件用10bit/12bit編碼導出

2. 控制軟件里把"灰度輸出"調到最高

3. 減少視頻處理鏈路的色彩壓縮

七、采購時怎么問廠家

不要只看"刷新率3840Hz"這種宣傳話術，要問：

"這款屏實際輸出灰度bit是多少？"

"驅動IC型號是什么？支持多少bit？"

"控制卡最大輸出位深是多少？"

敢提供實測灰度曲線、IC型號、控制卡規格書的廠家，對自己產品有信心。

八、維康國際的實踐

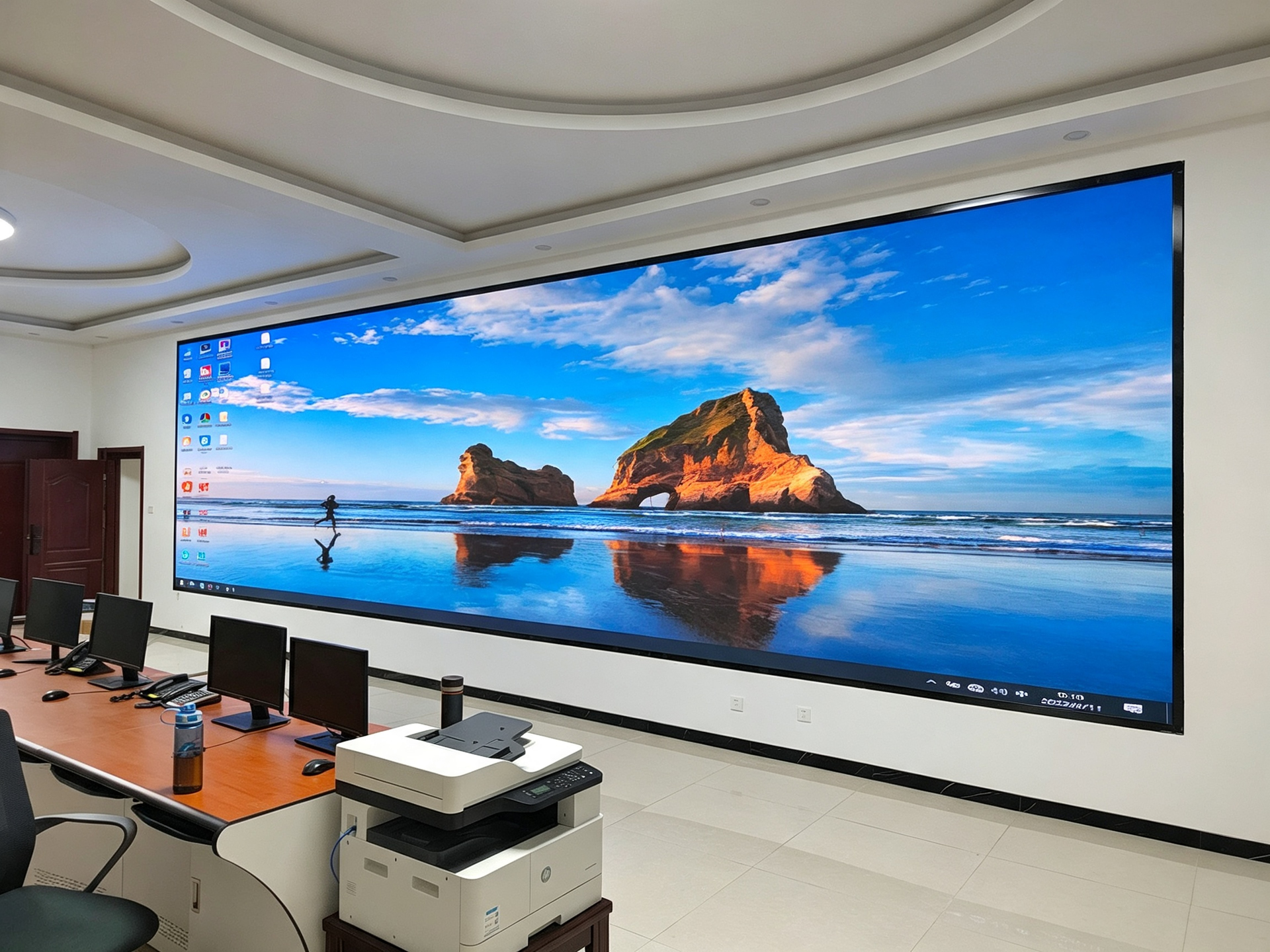

維康國際做LED屏20年，會議、舞臺、演播室、廣電項目都做過?；叶鹊燃?jí)是和客戶對齊需求時的必談項——普通會議室不會硬推14bit，演播室不會用8bit湊合。合適的才是最好的。有選型疑問歡迎對比交流。
